Hogyan vezérli az UFH huzalozási központ a termosztátokat, a működtetőket, a szivattyút és a kazánt

A vizes padlófűtési rendszer általában több kulcsfontosságú részből áll: szobatermosztátokból, hőszabályozókból, elosztóból, keringető szivattyúból és kazánból vagy hőszivattyúból. Egy több-zónás fűtési rendszerben ezeknek az alkatrészeknek pontosan együtt kell működniük. Itt játszik fontos szerepet az UFH huzalozási központ.

Az UFH huzalozási központ, más néven padlófűtés vezérlődoboz vagy vezetékdoboz, a padlófűtési rendszer központi csatlakozó- és vezérlőegysége. Fogja a fűtési igény jeleit a szobatermosztátoktól, vezérli a termikus aktuátorok nyitását és zárását, elindítja a keringető szivattyút, ha fűtésre van szükség, és szükség esetén kazánt vagy hőszivattyút engedélyező jelet küld.

Ebben a cikkben elmagyarázzuk, hogyan vezérli az UFH bekötési központ a termosztátokat, a működtetőket, a szivattyút és a kazánt egy tipikus víz alatti padlófűtési rendszerben.

Mi az az UFH bekötési központ?

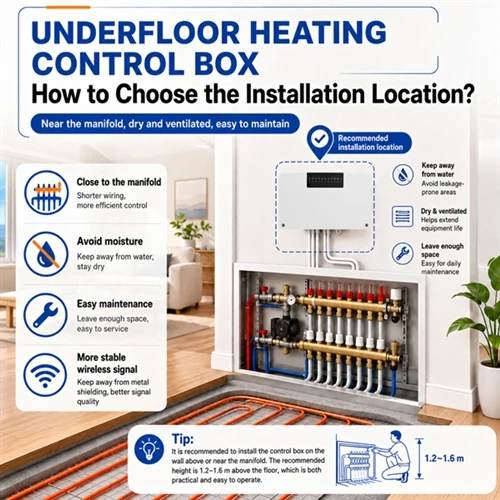

Az UFH huzalozási központ egy elektromos vezérlőegység, amelyet a hidraulikus padlófűtési rendszerekben használnak. Általában a padlófűtés-elosztó közelében helyezik el. A huzalozási központ fő funkciója a vezetékezés egyszerűsítése és a különböző fűtőelemek működésének összehangolása.

Ahelyett, hogy minden egyes termosztátot, működtetőt, szivattyút és kazánjelet külön-külön csatlakoztatna, a bekötési központ világos kapocselrendezést biztosít. Ez megkönnyíti a telepítést, csökkenti a vezetékezési hibákat, és javítja az egész fűtési rendszer megbízhatóságát.

Egy tipikus UFH huzalozási központ a következőket tartalmazhatja: termosztát bemeneti kapcsai; működtető egység kimeneti kapcsai; szivattyú kimeneti kapcsa; kazán vagy hőszivattyú engedélyező kapcsa; tápellátás kapcsai; LED állapotjelzők; biztosítékvédelem; opcionális késleltetési funkció a szivattyú vagy kazán vezérléséhez.

Hogyan működnek együtt a szobatermosztátok, a hőszabályozók, a keringető szivattyú és a gázkazán az UFH bekötési központtal?

Szoba termosztát:

A szobatermosztátokat különböző helyiségekben vagy fűtési zónákban szerelik fel. Mindegyik termosztát méri a szobahőmérsékletet, és összehasonlítja azt a beállított hőmérséklettel.

Ha a helyiség hőmérséklete alacsonyabb, mint a beállított hőmérséklet, a termosztát fűtési igény jelet küld az UFH huzalozási központnak. Ez a jel jelzi a bekötési központnak, hogy a helyiségnek hőre van szüksége.

Amikor a helyiség eléri a célhőmérsékletet, a termosztát leállítja a fűtési igény jelét. A huzalozási központ ezután kikapcsolja a kapcsolódó működtető kimenetet.

Ez lehetővé teszi az egyes helyiségek önálló vezérlését, ami a padlófűtési zóna szabályozás egyik fő előnye.

Termikus működtetők:

Az elosztószelepekre termikus működtetők vannak felszerelve. Feladatuk az egyes fűtési körök vízáramlásának megnyitása vagy lezárása.

Amikor egy termosztát fűtési igény jelet küld, az UFH huzalozási központ táplálja a megfelelő működtetőt. Az aktuátor ezután elkezdi nyitni a szelepet az elosztón. Ha a szelep nyitva van, a meleg víz átfolyhat a padlófűtés csövén az adott zónában.

Amikor a termosztát már nem kér hőt, a huzalozási központ lekapcsolja az aktuátor áramellátását. Az aktuátor ezután lezárja a szelepet, és leállítja a víz áramlását az adott zónába.

A legtöbb padlófűtési rendszer normál esetben zárt hőszabályozót használ. Ez azt jelenti, hogy az indítószerkezet zárva marad, ha nincs áram, és kinyílik, amikor áramot kapnak. Egyes rendszerek normál esetben nyitott működtetőket használnak, ezért fontos, hogy a beavatkozó típusának megfelelő huzalozási központot válasszunk.

Keringető szivattyú:

A keringető szivattyú a meleg vizet a hőforrásból az elosztón keresztül a padlófűtés csöveibe mozgatja.

Az UFH huzalozási központ általában automatikusan vezérli a szivattyút. Amikor legalább egy szobatermosztát fűtést kér, a bekötési központ érzékeli, hogy fűtési igény van, és bekapcsolja a szivattyú teljesítményét.

A folyamat általában a következő:

Egy vagy több termosztát hőt igényel.
A huzalozási központ táplálja a kapcsolódó aktuátorokat.
Az elosztó szelepei nyitni kezdenek.
A huzalozási központ aktiválja a szivattyú kimenetét.
A szivattyú meleg vizet keringet a nyitott fűtőkörön keresztül.

Amikor az összes termosztát már nem igényel hőt, az összes kapcsolódó működtető bezár. A huzalozási központ ezután kikapcsolja a szivattyú teljesítményét, mivel egyik fűtési zóna sem igényel vízkeringést.

Egyes huzalozási központok szivattyú késleltetési funkciót tartalmaznak. Ez késleltetheti a szivattyú indítását vagy leállását a rendszer védelme és a működési hatékonyság javítása érdekében. Például egy rövid késleltetés elegendő időt hagyhat a működtetőknek a nyitásra, mielőtt a szivattyú elindulna.

Gázkazán:

Sok padlófűtési rendszerben a kazánnak csak tényleges fűtési igény esetén szabad beindulnia. Az UFH huzalozási központ kazán engedélyező jelet tud adni.

Ha egy vagy több zóna fűtést igényel, a bekötési központ jelet küld a kazánnak. Ez jelzi a hőforrásnak, hogy kezdje meg a meleg víz előállítását.

Ha nincs fűtési igény egyik zónáról sem, a huzalozási központ leállítja a kazán engedélyező jelét. Ez megakadályozza a szükségtelen energiafogyasztást és javítja a rendszer hatékonyságát.

A kazán kimenete gyakran egy volt{0}}mentes érintkező, más néven száraz érintkező. Ez a fajta kimenet nem szolgáltat közvetlenül feszültséget a kazánnak. Ehelyett kapcsolójelként működik. A különböző kazánoknak azonban eltérő szabályozási követelményei lehetnek, ezért a telepítés során mindig követni kell az UFH bekötési központ és a hőforrás kapcsolási rajzát.

Miért fontos az UFH bekötési központ?

Az UFH huzalozási központ nem csak egy kábelezési tartozék. Fontos vezérlőelem a padlófűtési rendszerben.

1. Könnyebb telepítés

A bekötési központ egyértelműen megjelölt kapcsokat biztosít a termosztátok, működtetők, szivattyú és kazán csatlakoztatásához. Ez segít a telepítőknek gyorsabban elvégezni a vezetékezést, és csökkenti a telepítés során előforduló hibákat.

2. Jobb zónavezérlés

Minden helyiség vagy terület függetlenül vezérelhető. A felhasználók különböző hőmérsékleteket állíthatnak be a hálószobákban, a nappalikban, a fürdőszobákban és más zónákban.

3. Energiatakarékosság

A kazán, a hőszivattyú és a szivattyú csak akkor működik, ha fűtésre van szükség. Ez segít csökkenteni a felesleges energiafelhasználást.

4. Továbbfejlesztett rendszervédelem

Megfelelő bekötéssel és vezérlési logikával a rendszer elkerülheti a szivattyú szükségtelen működését, csökkentheti a relékapcsolási problémákat, és javíthatja a hosszú távú megbízhatóságot{0}}.

5. Tisztább vezetékek elrendezése

A zavaros pont{0}}pont-vezetékek helyett az összes rendszerkapcsolat egy vezérlődobozban van elrendezve. Ez megkönnyíti a karbantartást.

Mindenesetre az UFH huzalozási központ a vizes padlófűtési rendszer vezérlőközpontja. Egy koordinált rendszerbe kapcsolja össze a szobatermosztátokat, a termikus aktuátorokat, a keringtető szivattyút és a kazánt vagy hőszivattyút.

Ha egy helyiségnek fűtésre van szüksége, a termosztát jelet küld a bekötési központnak. A huzalozási központ kinyitja a megfelelő működtetőt, elindítja a szivattyút, és engedélyezi a kazánt vagy a hőszivattyút. Amikor a helyiség eléri a beállított hőmérsékletet, a huzalozási központ kikapcsolja a kapcsolódó kimeneteket.

A lakástulajdonosok, szerelők és forgalmazók számára a megfelelő UFH kábelezési központ kiválasztása megkönnyítheti a fűtési rendszer telepítését, megbízhatóbbá és energiahatékonyabbá teheti. A több-zónás padlófűtési rendszereknél a jól-megtervezett huzalozási központ a modern fűtésszabályozás elengedhetetlen része.
